Hướng dẫn cách đọc bản vẽ xây dựng cơ bản, dễ hiểu

Hướng dẫn cách đọc bản vẽ xây dựng cơ bản, dễ hiểu

Thực hiện công việc thiết kế thi công nội thất cần việc đọc và hiểu bản vẽ kỹ thuật, đọc bản vẽ xây dựng, cách đọc bản vẽ xây dựng dễ hiểu giúp kiến trúc sư hiểu rõ hơn về sản phẩm của mình, chủ nhà có thể thảo luận cùng kiến trúc sư về các vấn đề liên quan, thuận tiện chỉnh sửa và hợp ý của mình

Hướng dẫn cách đọc bản vẽ xây dựng cơ bản, dễ hiểu
Hướng dẫn cách đọc bản vẽ xây dựng cơ bản, dễ hiểu

Bản vẽ xây dựng là gì?

Bản vẽ xây dựng là một thuật ngữ chung dùng để chỉ những bản vẽ phác họa thông tin của các công trình xây dựng và từ đó có thể hình dung một cách khái quát về công trình đó trên thực tế. Bản vẽ xây dựng sẽ được đưa vào hợp đồng và đồng thời là tài liệu hợp đồng  giữa người thiết kế và khách hàng. Bản vẽ biểu hiện cấu tạo mô hình của công trình

Bản vẽ xây dựng là gì?
Bản vẽ xây dựng là gì?

Các quy định thường gặp khi đọc bản vẽ xây dựng

1.      Quy định về khung bản vẽ và khung tên trong bản vẽ thiết kế

Mỗi bản vẽ với khung tên và khung bản vẽ khác nhau sẽ được quy định khác nhau. Tùy theo yêu cầu của thiết kế để căn kích thước khung tên khung bản vẽ. Đa số khung tên được đặt cạnh dưới và bên góc phải của bản vẽ. Trong đó khung tên của mỗi bản vẽ phải được đặt sao cho thuận tiện cho việc tìm kiếm bản vẽ và giữ cho các bản vẽ không bị thất lạc.

Nội dung ở khung tên bao gồm các thông tin sau:

SttNội dung cần ghi trên bản vẽ xây dựng
1Phần ghi chú cần thiết
2Tên chủ đầu tư, địa chỉ và chức vụ
3Tên dự án và địa chỉ  của dự án
4Tên của công trình xây dựng
5Tên đơn vị tư vấn thiết kế, địa chỉ, cần có con dấu của công ti đó
6Các hạng mục thực hiện các kiến trúc
7Tên của bản vẽ xây dựng
8Các giai đoạn thực hiện
9Cụ thể tháng hoặc năm hoàn thành.
10Tỉ lệ của bản vẽ có ghi chú rõ
11Ký hiệu cần thiết của bản vẽ

2.      Các quy định kích thước trong cách đọc bản vẽ xây dựng

Thứ tự vẽ bản vẽ xây dựng theo thứ tự là: vẽ đường dóng, vẽ đường kích thước và con số kích thước.

  • Kích thước ghi trên bản vẽ là kích thước thực tế, không phụ thuộc vào tỉ lệ của bản vẽ.
  • Đơn vị đo là mm, không được viết sau con số kích thước.
  • Đơn vị đo chiều cao là m, không được viết sau con số kích thước.
  • Đơn vị đo góc là độ, phút giây, viết sau con số kích thước
Các quy định thường gặp khi đọc bản vẽ xây dựng
Các quy định thường gặp khi đọc bản vẽ xây dựng

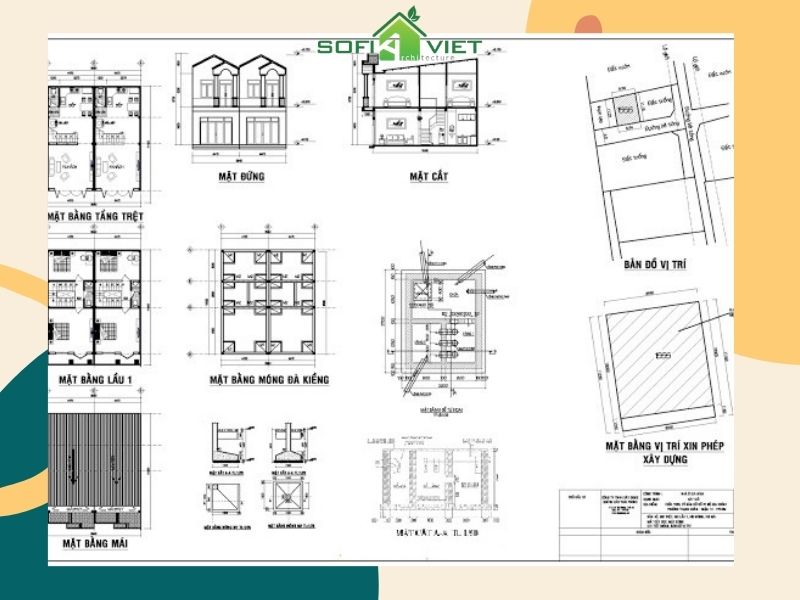

Hướng dẫn quy trình đọc bản vẽ xây dựng đơn giản, dễ hiểu

Bước 1: Đọc bản vẽ tổng mặt bằng trước. Đọc phần này để biết hiểu mối liên hệ giữa các phần với nhau và không gian cảnh quan xung quanh của công trình. Cách đọc dễ thực hiện là đọc lần lượt, đọc từ mặt bằng tầng 1, tầng 2… rồi đến các phòng trong căn nhà bao gồm: phòng khách, nhà bếp, nhà vệ sinh, phòng ngủ…

Bước 2: Đọc bản vẽ ghép cảnh hình dung được tổng thể của ngôi nhà sau khi hoàn thiện sẽ trông như thế nào từ đó đưa ra những chỉnh sửa theo ý muốn

Bước 3: Đọc bản vẽ mặt đứng biết được hình dáng bên ngoài của kiến trúc

Bước 4: Đọc bản vẽ mặt cắt để nắm rõ không gian từng tầng của căn nhà

Bước 5: Đọc bản vẽ kết cấu, chú ý đến các chi tiết thông số như móng, cột, dầm, sàn, cầu thang…

Hướng dẫn quy trình đọc bản vẽ xây dựng đơn giản, dễ hiểu
Hướng dẫn quy trình đọc bản vẽ xây dựng đơn giản, dễ hiểu
